Nhắc đến giải pháp lưu trữ SAN thì không nghỉ đến IBM Storwize V3700, một giải pháp tổng thể hiệu năng với chi phí chấp nhận được, với chi phí khoảng 10,000 USD
| Misc | Config 1 | ||
| Added 3/12/2016 12:27:33 PM | |||
| 6099S2C | Storwize V3700 2.5-inch Storage Controller Unit | C | 1 |
| 00MJ149 | 1.2 TB 10,000 rpm 6 Gb SAS 2.5 Inch HDD | B | 8 |
| 00MJ093 | 6Gb SAS 4 Port Host Interface Card | C | 2 |
| 00MJ163 | 1.5m SAS Cable (mSAS HD to mSAS) | B | 1 |
IBM Storwize V3700 SFF Dual Control (6099-S2C)
Phía sau máy chủ IBM Storwize V3700 SFF Dual Control (6099-S2C)
IBM Storwize V3700 SFF Dual Control (6099-S2C)
- 1 Gbps iSCSI and 6 Gbps SAS
- User interface: Storwize V3700 graphical user interface
- Controller: Dual controller
- Cache per controller: 4 GB upgradable to 8 GB
- RAID 0, 1, 5, 6, and 10; Distributed RAID 5 and 6
- Management interfaces: 2x 1 GbE ports (UTP, RJ-45)
- Management software: Storwize V3700 machine code
- 24 SFF drive bays in the controller unit
- Power supply: Two redundant hot-swap 735 W AC (2/2)
- 2U rack mount
- Warranty: 3 Year Onsite Repair 24x7 4 Hour Response
IBM Storwize V3700 được tích hợp sẵn 1 Gbps iSCSI and 6 Gbps SAS, người dùng không cần phải mua thêm, hỗ trợ Raid 0,1,5,10,6 và quản lý bằng phần mềm Storwize V3700, hổ trợ 24 ổ cứng 2.5 in
Phía trước
Trên nắp ghi đầy đủ thông số

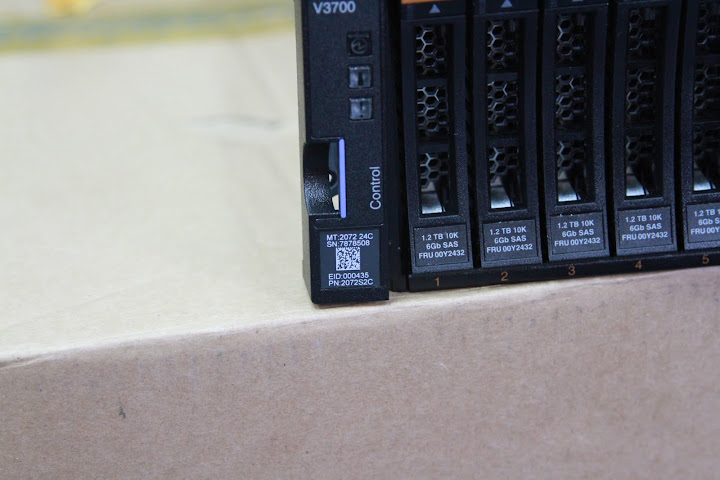

PN của máy được hiển thị ngay tay railkit gắn lên tủ rack

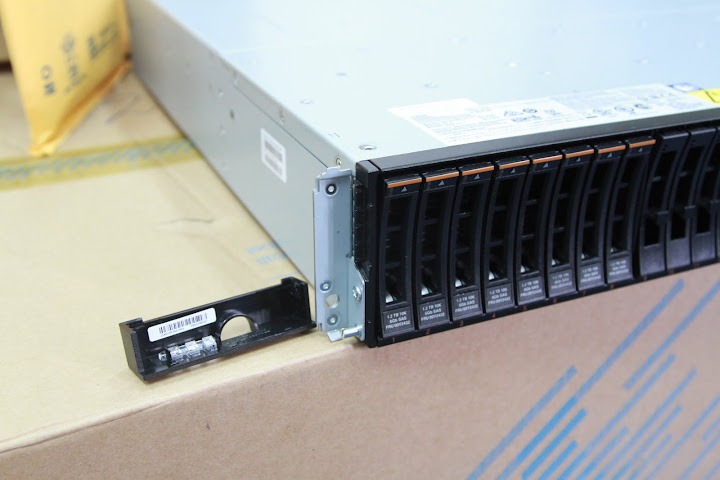

Cái miếng này sao nó cứ rơi ra thôi, nhưng mà nhà sản xuất làm thế
1.5m SAS Cable (mSAS HD to mSAS) 00MJ163 , sử dụng để kết nối máy chủ đến IBM Storwize V3700
Phía sau của IBM Storwize V3700, ta thấy có 2 controller điều khiển
1 controler có 4x 6 Gb SAS host ports (Mini-SAS HD, SFF-8644) và chỉ có 3 ports per node với 1 ports Expansion kết nối mở rộng với thiết bị IBM Storwize V3700 2.5-inch Storage Expansion Unit

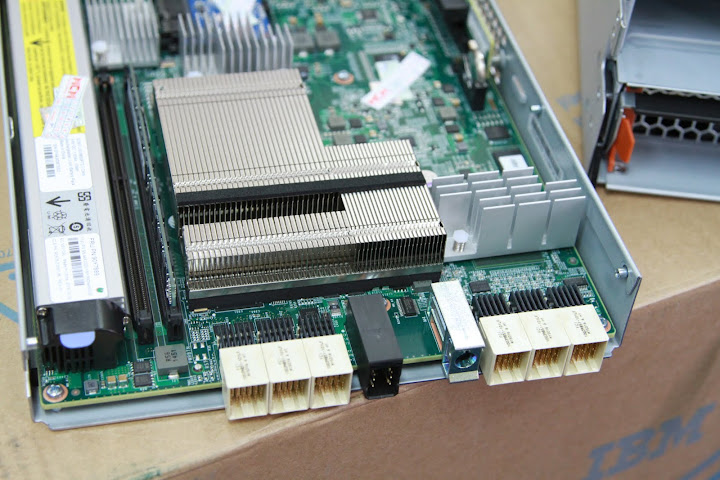

Khi tháo controller chúng ta sẽ thấy nó giống như một cái máy chủ mini, cũng có CPU, Ram, và các thiết bị ....
Mấy Slot màu trắng là khe tiếp xúc với Chassis IBM Storwize V3700
Chúng ta có thể thấy rõ, là trên IBM Storwize V3700 SFF Dual Control sử dụng 1 thanh ram 4Gb làm Cache Controller ( Cache per controller: 4 GB upgradable to 8 GB ) , và có thể update lên đến 8GB
Tôi cũng đang thắc mắc là nếu tôi gắn 2 x 8GB = 16GB thì có được không ? MCM sẽ trả lời vào lần sau
Đây lại có 1 cái thẻ Sandisk
Và khi gắn lại
MCM củng mọi người xem qua về máy chủ lưu trữ SAN IBM Storwize V3700 SFF Dual Control (6099-S2C)
Thấy có cả khe PCI-E để mở rộng
Cũng có pin để lưu thông tin Bios như bất kỳ con máy chủ nào
Trên cái controller có 2 cổng RJ45 ports (UTP, RJ-45) 1 Gb để kết nối theo cơ chế iSCSI host
2 controller cho tổng các kết nối
6x 6 Gb SAS host ports (Mini-SAS HD, SFF-8644) (3 ports per node canister)
4x 1 Gb iSCSI host ports (UTP, RJ-45) (2 ports per node canister)(2 ports per node canister)
Trên thiết bị V3700 thì đã có sẵn kết nối SAS host ports (Mini-SAS HD, SFF-8644) , nên không phải mất tiền mua thêm
IBM Storwize V3700 SFF Dual Control sử dung 2 nguồn redundant hot-swap 735 W
Tuy đã có giao tiếp SAS , nhưng để kết nối với máy chủ chúng ta phải mua thêm IBM 6Gb SAS HBA (46M0907) và SAS Cable (mSAS HD to mSAS)
- SAS Controller: LSI SAS2008
- Eight SAS/SATA ports (four external, four internal)
- Up to 6 Gbps per port data transfer rate
- Four internal SATA x1 connectors
- One external SAS x4 connector (SFF-8088)
- PCI Express x8 2.0 host interface
- MD2 small form factor
- High performance I/O Processor: PowerPC 440 @ 533 MHz
- uEFI support
- RAID levels : None (uses RAID as provided by external disk enclosures)
- Maximum endpoint devices: 512
